當硬體受限逼出數學的極致優雅：從冷戰 B-58 轟炸機的 CORDIC 演算法，看當代邊緣計算與 SLM 的文藝復興

今天在思考小型語言模型（SLM）部署在端側邊緣裝置的困境時，與 AI 深入討論到了關鍵瓶頸——記憶體頻寬限制（Memory Bandwidth Wall）。在探討如何透過記憶體內計算（In-Memory Computing / CiM）與降低硬體乘法計算量的過程中，一個曾經在微控制器（MCU）規格表上看過卻未曾深究的名詞跳了出來：CORDIC。

好奇之下追問了它的歷史背景與數學推導過程，整個震撼湧上心頭。這是我工程生涯中，少數幾次真切感受到「數學竟然可以如此優雅、如此貼合硬體物理本質」的時刻。

一、 誕生背景：冷戰時期的航太導航危機

Convair B-58 Hustler 超音速轟炸機
美國康維爾公司（Convair）研發的 B-58「盜賊」（Hustler）超音速轟炸機（圖片來源：USAF / Wikimedia Commons）

CORDIC（Coordinate Rotation Digital Computer，座標旋轉數位計算機）誕生於 1950 年代末期，由美國康維爾公司（Convair）的工程師 Jack E. Volder 所發明。

當時正值冷戰高峰，美國正全力研發 B-58「盜賊」（Hustler）超音速轟炸機。在超音速飛行下，機載導航系統必須即時將陀螺儀與雷達的二維/三維姿態座標，旋轉對齊到地球經緯度座標。然而，工程師們撞上了一堵無情的物理之牆：

  • 類比計算機：精度極差，且在高空震動與溫差下漂移嚴重。
  • 早期的數位計算機：那時剛問世的數位真空管或電晶體電腦，光是一個能做乘除法的硬體單元，體積就相當於一台家用大電冰箱，算一次浮點乘除法耗時漫長。
  • 極端限制：B-58 駕駛艙空間狹窄、配重極度嚴苛，根本塞不下龐大的數位乘法硬體，但導航卻要求毫秒級別的即時三角函數運算。

Volder 站在白板前思考著一個幾乎違背常理的問題：「有沒有可能在不使用任何硬體乘法器、除法器的前提下，只靠『加法』和『位移』，就能在晶片上旋轉一個向量？」

二、 數學的降維打擊：CORDIC 的推導精髓

在二維平面上，將一個向量 (x, y) 旋轉角度 θ 的標準旋轉矩陣如下：

x_new = x * cos(θ) - y * sin(θ)
y_new = x * sin(θ) + y * cos(θ)

這需要 4 次乘法，外加查表計算 sin 與 cos。在硬體乘法器極其昂貴的年代，這條路行不通。Volder 的天才解構分為兩步：

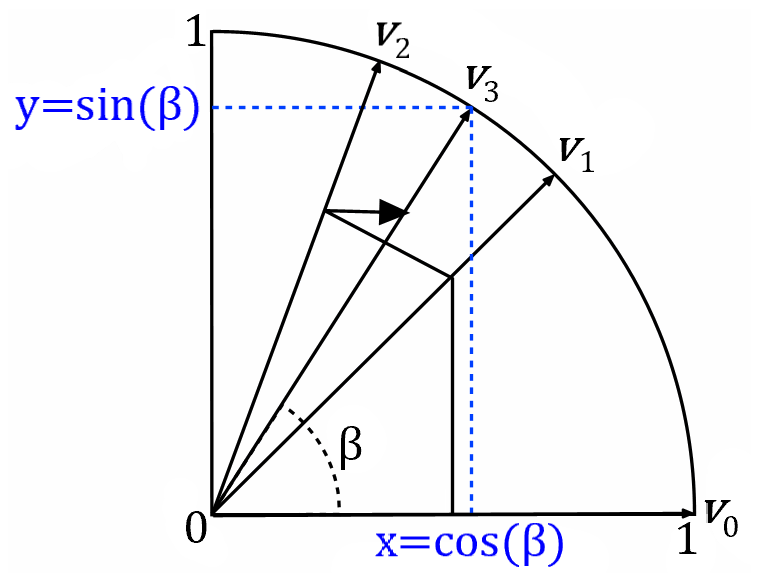

CORDIC 旋轉逼近示意圖
CORDIC 透過固定步長角度逐步逼近目標角度（圖片來源：Wikimedia Commons）

1. 提出公因數 cos(θ)，轉為 tan(θ)

x_new = cos(θ) * [ x - y * tan(θ) ]
y_new = cos(θ) * [ y + x * tan(θ) ]

這時括號內的運算元，乘法只剩下 tan(θ)。

2. 關鍵魔術：強迫 tan(θ) 成為 2 的負次方（Shift-and-Add）

Volder 規定：我們不要一次旋轉任意角度，而是把總角度分解成一連串預設的「微旋轉步驟」θ_i，並且讓每一級微旋轉的 tan(θ_i) = 2^(-i)：

  • 第 0 步 (i=0)：tan(θ_0) = 2^0 = 1 （旋轉 45.0 度）
  • 第 1 步 (i=1)：tan(θ_1) = 2^(-1) = 0.5 （旋轉約 26.565 度）
  • 第 2 步 (i=2)：tan(θ_2) = 2^(-2) = 0.25 （旋轉約 14.036 度）
  • 第 i 步 (i=i)：tan(θ_i) = 2^(-i) （在二進制硬體中，就是向右位移 i 個 bit！）

這意味著括號內的計算完全退化成：

x[i+1] = x[i] - d_i * (y[i] >> i)
y[i+1] = y[i] + d_i * (x[i] >> i)
z[i+1] = z[i] - d_i * θ_i

其中 d_i 只有 +1（逆時針）或 -1（順時針），純粹取決於當前累積角度與目標角度的正負符號；而 >> i 只是二進制位移（在硬體線路中甚至只需硬連線 Routing，連邏輯閘延遲都沒有）。

3. 模長因數的巧妙消化

那麼提出來的 cos(θ_i) 怎麼辦？每一級旋轉向量會被拉長 sqrt(1 + 2^(-2i)) 倍。但只要迭代次數固定，所有微旋轉的放大係數乘積是一個固定常數 K ≈ 1.64676（倒數 A ≈ 0.60725）！
這代表在硬體旋轉管線中，根本不需要做動態縮放，只要在運算開始前將初始向量乘以常數，或直接在最後階段（甚至在 ADC/DAC 的參考電壓上）做一次固定比例補償即可。

原本需要如電冰箱般龐大的乘除法硬體，被精簡成了一個 Shifter、一個加減法器（Adder/Subtractor）和一張只有幾十個常數的小查表。

三、 工程師的反思：從 MCU 規格到 Edge AI 的文藝復興

以前在閱讀 STM32 等工業級 MCU 規格書時，看到內部整合了硬體 CORDIC 加速模組，總以為只是為了馬達 FOC 控制（Park / Clarke 座標變換）而設計的專用輔助 IP，並未體會到其底層思想的偉大。

但今天重新回顧這段歷史，對比當前 AI 的發展，帶來了強烈的啟發：

  1. 摩爾定律下的「算力怠惰」：
    過去數十年，因為 Dennard Scaling 與製程微縮，硬體乘加器（MAC）又小又便宜，業界習慣用暴力美學堆疊算力、依賴龐大的矩陣乘法（GEMM）與浮點運算。
  2. 當代端側與 SLM 面臨的物理邊界：
    現在當我們要將大型模型壓縮成小型語言模型（SLM），並塞進算力與電池受限的端側裝置時，我們赫然發現又撞上了類似冷戰時期的物理牆——不是算力不足，而是記憶體頻寬瓶頸（Memory Wall）與搬運資料的能耗極限。
  3. 無乘法計算的文藝復興：
    近年來學界與業界熱議的 BitNet b1.58（三值權重 -1, 0, 1）、ShiftAddNet（以位移與加法取代矩陣乘法），以及 SRAM 記憶體內計算（Computing-in-Memory），本質上都在回歸 CORDIC 60 年前的核心哲學：「用進位制與對稱性，找出避開重型乘法器的最短路徑。」

結語

工程最迷人的地方，往往不是無限資源下的堆砌，而是在極致嚴苛的邊界條件下，工程師被迫退回到數學與物理本質，所逼出的極簡解法。

這一次與 AI 的偶遇探索，不僅解開了我對 CORDIC 的認識，更讓我重新體會到：數學從來不是死板的公式推導，而是人類為了突破物理限制所鍛造出最鋒利的思維工具。
